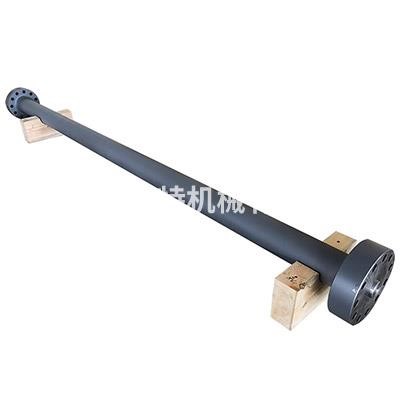

液压涨紧系统——竖直拉杆

发布日期:2021-06-07 浏览次数:91


部件号:07.04.01.15

图号:2.155838

数量(每台立磨):3件

材质:34CrNiMo6(锻件)

寿命:24-60个月

作用:(1)连接液压系统与磨辊,并传递液压系统压力作用于物料上,达到研磨的目的;(2)支撑磨辊升降,便于检查检修。

安装要求及要点:(1)根据要求竖直拉杆与拉杆头、液压缸活塞连接螺栓(M33)预紧力为400KN;(3)紧固竖直拉杆与拉杆头、液压缸活塞连接螺栓时需要使用M33液压螺母及手动泵,手动泵压力计算公式如图3所示。严禁仅使用扳手及大锤进行紧固;(4)紧固竖直拉杆与拉杆头、液压缸活塞连接螺栓时,常见的两种品牌液压螺母对应的手动泵压力分别为:1354bar(tentec液压螺母)、935bar(HTS液压螺母);(5)磨机分别运行8hrs、24hrs、72hrs后对拉杆头与竖直拉杆连接螺栓进行复紧;(6)吊装竖直拉杆时需要使用吊装带,不建议使用钢丝绳;(7)竖直拉杆安装或使用后禁止与点焊接触或产生电弧火花。




图3:液压螺母手动泵压力计算公式


维护及更换标准:竖直拉杆产生疲劳裂纹或断裂后进行更换。


部件号:07.04.01.15

图号:2.155838

数量(每台立磨):3件

材质:34CrNiMo6(锻件)

寿命:24-60个月

作用:(1)连接液压系统与磨辊,并传递液压系统压力作用于物料上,达到研磨的目的;(2)支撑磨辊升降,便于检查检修。

安装要求及要点:(1)根据要求竖直拉杆与拉杆头、液压缸活塞连接螺栓(M33)预紧力为400KN;(3)紧固竖直拉杆与拉杆头、液压缸活塞连接螺栓时需要使用M33液压螺母及手动泵,手动泵压力计算公式如图3所示。严禁仅使用扳手及大锤进行紧固;(4)紧固竖直拉杆与拉杆头、液压缸活塞连接螺栓时,常见的两种品牌液压螺母对应的手动泵压力分别为:1354bar(tentec液压螺母)、935bar(HTS液压螺母);(5)磨机分别运行8hrs、24hrs、72hrs后对拉杆头与竖直拉杆连接螺栓进行复紧;(6)吊装竖直拉杆时需要使用吊装带,不建议使用钢丝绳;(7)竖直拉杆安装或使用后禁止与点焊接触或产生电弧火花。




图3:液压螺母手动泵压力计算公式


维护及更换标准:竖直拉杆产生疲劳裂纹或断裂后进行更换。
