UC2000超声波传感设置方法
Publishdate:2017-11-09 Views:748
ATOX立磨安装有料层传感器,可以监控到磨机运行过程中磨盘上料层变化。从料层参数上可以直接反应出主电机电流变化是否合理、磨盘料层的稳定性等,因此确保料层监测的正确至关重要,本文主要介绍了料层监测设备的参数及设置方法。
产品型号:UC2000-30GM-IUR2-V15
主要参数:检测范围 80…2000mm
调节范围 120…2000mm
盲 区 0…80mm
标准目标板 100mm×100mm
传感器检测盲区为0…80mm,目标在此范围内将无法被检测到,也无法设置边界点,因此设置前请测量传感器到目标板最近的位置保证大于200mm为佳。

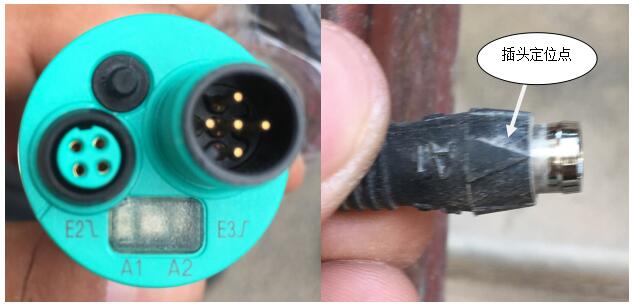

传感器有四针的温度/设定插头,可以从四个不同位置插入(见下图),具体功能如下:

插头位置 功能
A1 设定开关点A1
A2 设定开观点A2
E2/E3 设定工作模式
T 温度补偿
传感器出厂时设定如下:
A1:盲区
A2:最大量程
工作模式:上升模式
ATOX50立磨在使用此传感器时,用来测量料层厚度,使用上升模式,无需在设置工作模式。
设定方法:
1、设定检测范围边界点1和2:
1)切断电源,拔下设定插头,再次通电(重启)
2)把传感器置于设定的零点位置,设定插头插入A1位置,在拔出;
注意:拔出温度/设定插头的同时,目标位置值将被保存;设定过程可由LED灯指示,绿灯闪烁时,目标物被检测到;红灯闪烁时,目标未被检测到。
3)将磨辊提升至顶端,将设定插头插入A2位置,再拔出;
4)将设定插头插入T位置,设定值保存;
5)设定完成。
如果设置过程中不便升辊,可先升辊,测量升辊的高度,设置好A1位置后,往下移动传感器为升辊距离,设定 A2位置,再恢复至下降前的位置,将T位置插入,保存设置即可。
如多次设置仍然不正确,需检查工作模式是否正常。
2、设定输出功能方法:
1)切断电源,拔下设定插头,再次通电(重启);
2)将设定插头插入E2/E3位置,通过多次拔插,可循环的设置三种不同的输出模式:
a)上升模式,LED A2灯闪烁
b)下降模式,LED A1灯闪烁
c)零线模式,LED A1和A2灯同时闪烁
3)将设定插头插入T位置,设定过程结束,保存所设定的工作模式。
注意:设置完成后需在5min内将插头插入T位置,否则传感器将带最新储存的参数值进入正常工作模式,但将失去温度补偿功能。

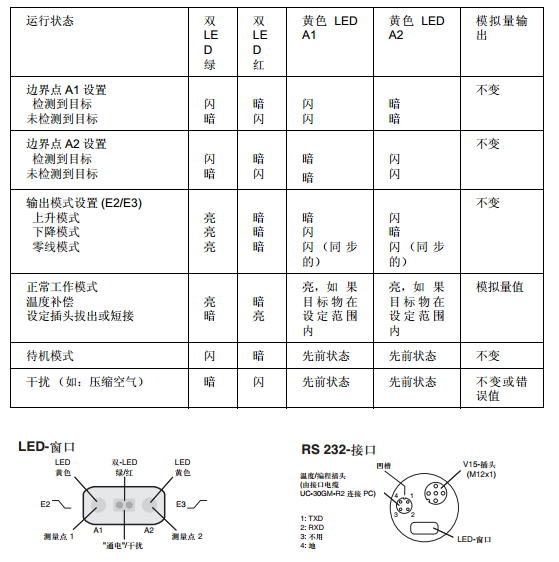

LED显示/模拟量输出

ATOX立磨安装有料层传感器,可以监控到磨机运行过程中磨盘上料层变化。从料层参数上可以直接反应出主电机电流变化是否合理、磨盘料层的稳定性等,因此确保料层监测的正确至关重要,本文主要介绍了料层监测设备的参数及设置方法。
产品型号:UC2000-30GM-IUR2-V15
主要参数:检测范围 80…2000mm
调节范围 120…2000mm
盲 区 0…80mm
标准目标板 100mm×100mm
传感器检测盲区为0…80mm,目标在此范围内将无法被检测到,也无法设置边界点,因此设置前请测量传感器到目标板最近的位置保证大于200mm为佳。
传感器有四针的温度/设定插头,可以从四个不同位置插入(见下图),具体功能如下:

插头位置 功能
A1 设定开关点A1
A2 设定开观点A2
E2/E3 设定工作模式
T 温度补偿
传感器出厂时设定如下:
A1:盲区
A2:最大量程
工作模式:上升模式
ATOX50立磨在使用此传感器时,用来测量料层厚度,使用上升模式,无需在设置工作模式。
设定方法:
1、设定检测范围边界点1和2:
1)切断电源,拔下设定插头,再次通电(重启)
2)把传感器置于设定的零点位置,设定插头插入A1位置,在拔出;
注意:拔出温度/设定插头的同时,目标位置值将被保存;设定过程可由LED灯指示,绿灯闪烁时,目标物被检测到;红灯闪烁时,目标未被检测到。
3)将磨辊提升至顶端,将设定插头插入A2位置,再拔出;
4)将设定插头插入T位置,设定值保存;
5)设定完成。
如果设置过程中不便升辊,可先升辊,测量升辊的高度,设置好A1位置后,往下移动传感器为升辊距离,设定 A2位置,再恢复至下降前的位置,将T位置插入,保存设置即可。
如多次设置仍然不正确,需检查工作模式是否正常。
2、设定输出功能方法:
1)切断电源,拔下设定插头,再次通电(重启);
2)将设定插头插入E2/E3位置,通过多次拔插,可循环的设置三种不同的输出模式:
a)上升模式,LED A2灯闪烁
b)下降模式,LED A1灯闪烁
c)零线模式,LED A1和A2灯同时闪烁
3)将设定插头插入T位置,设定过程结束,保存所设定的工作模式。
注意:设置完成后需在5min内将插头插入T位置,否则传感器将带最新储存的参数值进入正常工作模式,但将失去温度补偿功能。
LED显示/模拟量输出
